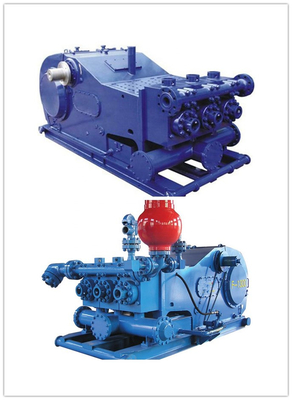

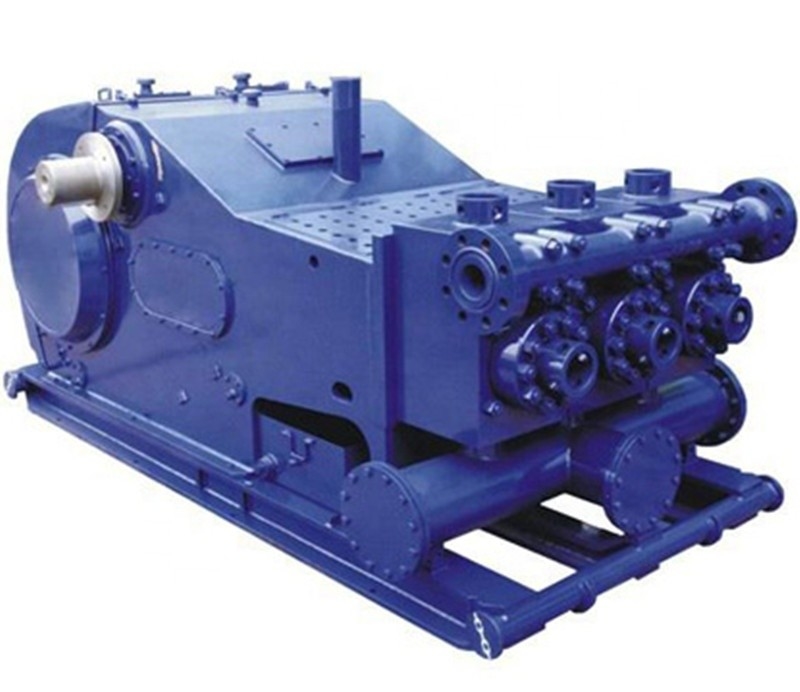

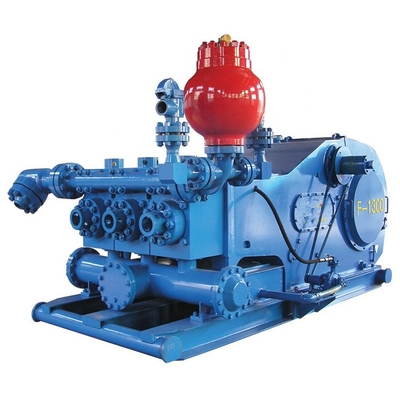

Стандарт API 7K насоса грязи насоса бурового раствора F-1300
Функция насоса грязи
В сверля колодцах масла и природного газа, оно использовано для того чтобы нагнести сверля жидкую грязь для того чтобы сделать его обеспечить циркуляцию и пропустить для удара. Согласно важности своего
работа, оно сравнено к сердцу буровой установки.
Циркуляция грязи ключевая деятельность в роторном сверля процессе, и свои основные функции следующим образом:
1. Извлеките вырезывания из дна колодца и снесите их к поверхности через кольцевое пространство.
2. Сделайте торт грязи на хорошей стене для предотвращения хорошей стены от рушиться.
3. Сбалансируйте или проконтролируйте давление слоев масла, газа и воды в разделе пробуренного колодца предотвратить обдув.
4. Downhole ситуаций ручки сложный. Если дно отказа столкнуто, то нагнетен затыкая материал, и когда сверло вставлено,
вставленные сырая нефть и дизельное масло нагнетены для того чтобы выпустить.
5. Охладите буровой наконечник и смажьте строку вращая сверла.
Параметр насоса грязи F1300 технический
| Тип |
Горизонтальный Triplex одиночный действующий насос поршеня |
Тип шестерни |
Шевронный |
| Расклассифицированная сила, HP (kw) |
1300(969) |
Коэффициент шестерни |
4.206:1 |
| Расклассифицированная скорость насоса, SPM |
120 |
Максимальный размер вкладыша длиной хода, дюймами (mm) |
7" ×12» (180×305) |
| Соединение всасывания, дюймы |
12 |
Бак клапана |
API#7 |
| Фланец разрядки, дюймы |
5 |
Dia вала шестерни. В (mm) |
8-1/2» (215.9mm) |
| Приблизительный вес, Ibs (kg) |
54170(24572) |
| Ключ в (mm) |
2×2 (50.8×50.8) |
| Сила мотора |
55Kw |
Представление
| Ход S/Minute |
Показатель мощности |
Размер вкладыша. Оценка давления Mm. Mpa (psi) |
| 180 |
170 |
160 |
150 |
140 |
130 |
| 18,7 |
2720 |
21 |
3050 |
23,7 |
3440 |
27 |
3915 |
31 |
4495 |
34,5 |
5000 |
| KW |
HP |
Смещение L/S (GPM) |
| 120 |
969 |
1300 |
46,54 |
41,51 |
36,77 |
32,32 |
28,15 |
24,27 |
| 110 |
889 |
1192 |
42,66 |
38,05 |
33,71 |
29,62 |
25,81 |
22,25 |
| 100 |
808 |
1083 |
38,78 |
34,59 |
30,64 |
26,93 |
23,46 |
20,23 |
| 90 |
727 |
975 |
34,9 |
31,13 |
27,58 |
24,24 |
21,11 |
18,21 |
| 1 |
|
|
0,3878 |
0,3459 |
0,3064 |
0,2693 |
0,2346 |
0,2023 |
Бренд поставки
BOMCO: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSHENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS: 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO: T-500, T-800, T-1000, T-1600
Нефтяная скважина: A-350-PT, A-650-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
WEATHERFORD: MP-5, MP-8, MP-10, MP-13, MP-16
СООТЕЧЕСТВЕННИК: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO: F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER ДЕНВЕР: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
