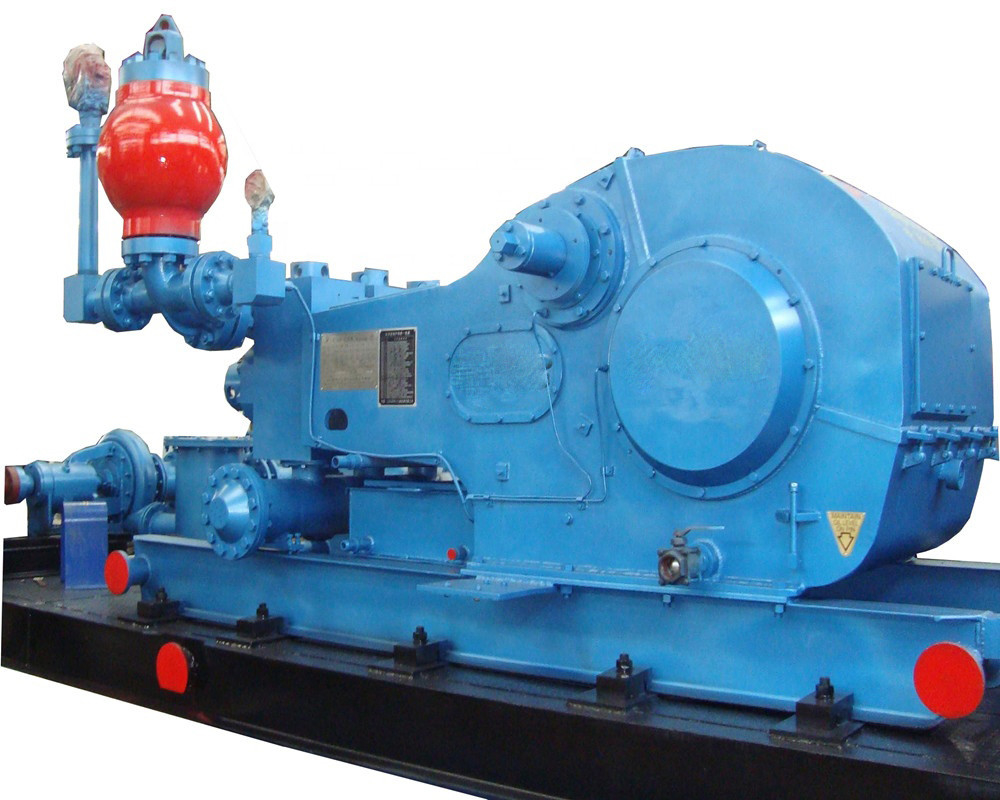

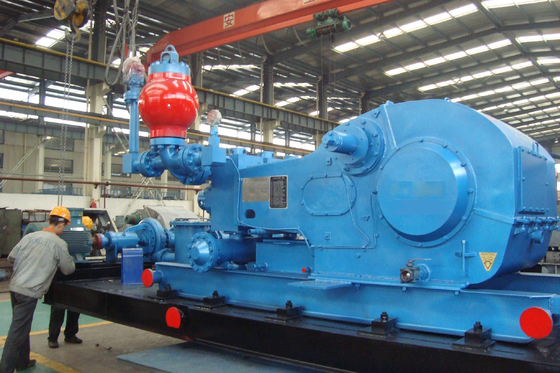

Стандарт API 7K лошадиной силы 800 насоса насоса бурового раствора F-800
Функция насоса грязи
В сверля колодцах масла и природного газа, оно использовано для того чтобы нагнести сверля жидкую грязь для того чтобы сделать его обеспечить циркуляцию и пропустить для удара. Согласно важности своего
работа, оно сравнено к сердцу буровой установки.
Циркуляция грязи ключевая деятельность в роторном сверля процессе, и свои основные функции следующим образом:
1. Извлеките вырезывания из дна колодца и снесите их к поверхности через кольцевое пространство.
2. Сделайте торт грязи на хорошей стене для предотвращения хорошей стены от рушиться.
3. Сбалансируйте или проконтролируйте давление слоев масла, газа и воды в разделе пробуренного колодца предотвратить обдув.
4. Downhole ситуаций ручки сложный. Если дно отказа столкнуто, то нагнетен затыкая материал, и когда сверло вставлено,
вставленные сырая нефть и дизельное масло нагнетены для того чтобы выпустить.
5. Охладите буровой наконечник и смажьте строку вращая сверла.
Параметр насоса грязи F800 технический
| Тип |
Горизонтальный Triplex одиночный действующий насос поршеня |
Тип шестерни |
Шевронный |
| Расклассифицированная сила, HP (kw) |
800(597) |
Коэффициент шестерни |
4.185:1 |
| Расклассифицированная скорость насоса, SPM |
150 |
Максимальный размер вкладыша длиной хода, дюймами (mm) |
6-3/4 " ×9» (170×229) |
| Соединение всасывания, дюймы |
10 |
Бак клапана |
API#6 |
| Фланец разрядки, дюймы |
5 |
Dia вала шестерни. В (mm) |
7" (177.8mm) |
| Приблизительный вес, Ibs (kg) |
31970(14500) |
| Ключ в (mm) |
1-3/4×1-3/4 (44.45×44.45) |
| Сила мотора |
55Kw |
Представление
| Показатель мощности |
Размер вкладыша. Оценка давления Mm. Mpa (psi) |
| 170 |
160 |
150 |
140 |
130 |
120 |
110 |
100 |
| 13,7 |
1985 |
15,5 |
2240 |
17,6 |
2550 |
20,2 |
2925 |
23,4 |
3395 |
27,5 |
3985 |
32,7 |
4740 |
34,5 |
5000 |
| KW |
HP |
Смещение L/S (GPM) |
| 597 |
800 |
39,22 |
34,74 |
30,54 |
26,6 |
22,94 |
19,54 |
16,42 |
13,57 |
| 559 |
750 |
36,77 |
32,57 |
28,63 |
24,94 |
21,5 |
18,32 |
15,4 |
12,72 |
| 522 |
700 |
34,32 |
30,4 |
26,72 |
23,28 |
20,07 |
17,1 |
14,37 |
11,88 |
| 485 |
650 |
31,87 |
28,23 |
24,81 |
21,61 |
18,64 |
15,88 |
13,34 |
11,03 |
| 447 |
600 |
29,42 |
26,06 |
22,9 |
19,95 |
17,2 |
14,66 |
12,32 |
10,18 |
| |
|
0,2451 |
0,2171 |
0,1909 |
0,1663 |
0,1434 |
0,1221 |
0,1026 |
0,0848 |
Насос грязи F-800 установил определенное решение 1
| Нет. |
Название продукта |
Модель |
Параметр |
Количество |
Блок |
| 1 |
Двигатель дизеля |
G12V190PZL-3 |
Количество цилиндров: 12, сила: 810KW; Скорость: 1300r/min; Смещение: 5.8L |
1 |
УСТАНОВИТЕ |
| 2 |
Насос грязи |
F-800 |
Тип: Горизонтальный насос поршеня одно-пользы 3-цилиндра; Расклассифицированная сила входного сигнала: HP 800; Расклассифицированный ход: 150 раз/минута; Максимальный диаметр цилиндра: 170mm; Коэффициент шестерни: 4.185:1 |
1 |
УСТАНОВИТЕ |
| 3 |
Коробка привода с цепной передачей |
LTXF800 |
Ось 2; Привод с цепной передачей; Сила передачи: 1000 лошадиных сил |
1 |
УСТАНОВИТЕ |
Насос грязи F-800 установил определенное решение 2
| Нет. |
Название продукта |
Модель |
Параметр |
Количество |
Блок |
| 1 |
Двигатель дизеля |
CAT3512 |
Количество цилиндров: 12; Сила: 761-1119kw; Скорость: 1200-1800r/min; Смещение: 5.8L |
1 |
УСТАНОВИТЕ |
| 2 |
Насос грязи |
F-800 |
Тип: Горизонтальный насос поршеня одно-пользы 3-цилиндра; Расклассифицированная сила входного сигнала: HP 800; Расклассифицированный ход: 150 раз/минута; Максимальный диаметр цилиндра: 170mm; Коэффициент шестерни: 4.185:1 |
1 |
УСТАНОВИТЕ |
| 3 |
Коробка привода с цепной передачей |
LTXF800 |
Ось 2; Привод с цепной передачей; Сила передачи: 1000 лошадиных сил |
1 |
УСТАНОВИТЕ |
Бренд поставки
BOMCO: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSHENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS: 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO: T-500, T-800, T-1000, T-1600
Нефтяная скважина: A-350-PT, A-650-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
WEATHERFORD: MP-5, MP-8, MP-10, MP-13, MP-16
СООТЕЧЕСТВЕННИК: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO: F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER ДЕНВЕР: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
