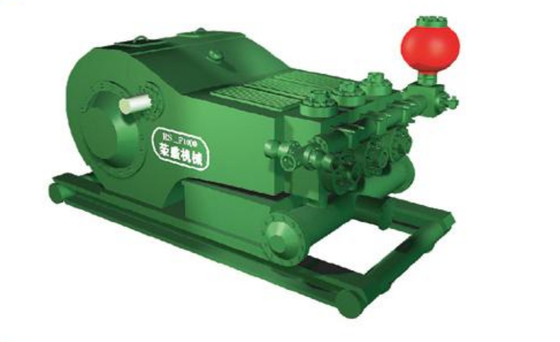

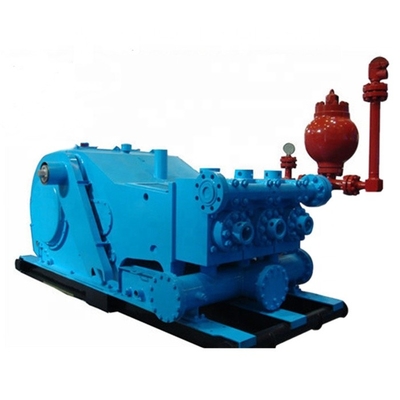

Насос бурового раствора для стандарта API 7K лошадиной силы 800 насоса грязи RS F-800
Технический параметр
| Модель насоса | RS-F800 |
| Расклассифицированная сила входного сигнала | 956kw (1300HP) |
| Ход | 150 min-1 (150SPM) |
| Длина хода | 229mm (9") |
| Коэффициент шестерни | 4.185:1 |
| Давление Max.working | 34.5MPa |
| Клапан | API#6 |
| Диаметр Max.cylinder | 6 1/2» |
| Давление Max.cylinder | 14.4MPa |
| Диаметр всасывающей трубы | 254mm (10") |
| Диаметр отводного штуцера | 5 1/8" фланец (5000psi) |
| Диаметр шестерни | 177.8mm (7") |
| Ключ | 44.45×44.45mm (1 3/4" ×1 3/4") |
| Размеры (mm) | 3963×2005×1694 |
| Вес главной машины | 14000kg |
| Таблица отношения между разрядкой и давлением насоса грязи RS-F800 | | | |
| | | | | | | | | | |
| Диаметр цилиндра | | в | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 | 4 1/2 | 4 |
| Давление разрядки | Mpa | 14,4 | 15,6 | 16,9 | 20,1 | 24,3 | 30 | 34,3 |
| psi | 2000 | 2260 | 2570 | 2950 | 3420 | 4015 | 4780 |
| Ход | Сила входного сигнала | | Разряжающая способность (L/s) |
| min-1 | KW | Лошадиная сила |
| 150 | 588 | 800 | 36,76 | 34 | 31,32 | 26,32 | 21,75 | 17,62 | 13,92 |
| 140 | 548,8 | 746,7 | 34,3 | 31,73 | 29,23 | 24,57 | 20,3 | 16,45 | 12,99 |
| 130 | 509,6 | 693,3 | 31,85 | 29,47 | 27,14 | 22,81 | 18,85 | 15,27 | 12,06 |
| 120 | 470,4 | 640 | 29,4 | 27,2 | 25,06 | 21,06 | 17,4 | 14,1 | 11,14 |
| 110 | 431,2 | 586,7 | 26,95 | 24,93 | 22,97 | 19,3 | 15,95 | 12,92 | 10,21 |
| 1 | 3,92 | 5,33 | 0,245 | 0,227 | 0,209 | 0,175 | 0,145 | 0,117 | 0,093 |
| (Механическая эффективность 90%, coefficiet наполненности α=100%, и объемная эффективность 100%) | |
Решение насоса грязи RF F-800 установленное
| Нет. | Содержание | Блок | Qty |
| 1 | Насос бурового раствора RS-F800, электрический насос брызг 2.2Kw; прибор, гаситель пульсирования разрядки KB-45; собрание (12gal, 5000psi), 15" путь разрядки 5 (фильтр; внутренность), предохранительный клапан штыря ножниц JA-3 (35MPa), манометр Анти--вибрации (0-6000psi), 5" рабочая втулка цилиндра, поршень. | УСТАНОВИТЕ | 2 |
| 2 | Двигатель дизеля 875HP@1800-210RPM CAT C27 (включая цистерна с водой, вентилятор, шумоглушитель, маслянный охладитель) | УСТАНОВИТЕ | 2 |
| 3 | Передача S6620 ALLISON гидравлическая | УСТАНОВИТЕ | 2 |
| 4 | Общественное основание двигателя дизеля и передачи | УСТАНОВИТЕ | 2 |
| 5 | Муфта DOX300F-400 и экран муфты | УСТАНОВИТЕ | 2 |
| 6 | Коробка передачи насоса вися цепная | УСТАНОВИТЕ | 2 |
| 7 | Система смазки ящика для укладки цепи электрическая | УСТАНОВИТЕ | 2 |
| 8 | Насос вливания силы (45KW, 380V, 50HZ) и коллектор | УСТАНОВИТЕ | 2 |
| 9 | Большое основание | УСТАНОВИТЕ | 2 |
| 10 | Система управления | УСТАНОВИТЕ | 2 |
| 11 | Инструменты приложения | УСТАНОВИТЕ | 2 |
| 12 | Части приложения запасные | УСТАНОВИТЕ | 2 |
| 13 | Цена собрания и отлаживать | УСТАНОВИТЕ | 2 |
| 14 | Цена упаковки (обнаженная упаковка) и перевозка (порт Шанхая) | УСТАНОВИТЕ | 2 |
Бренд поставки
BOMCO: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSHENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS: 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO: T-500, T-800, T-1000, T-1600
Нефтяная скважина: A-350-PT, A-650-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
WEATHERFORD: MP-5, MP-8, MP-10, MP-13, MP-16
СООТЕЧЕСТВЕННИК: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO: F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER ДЕНВЕР: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
