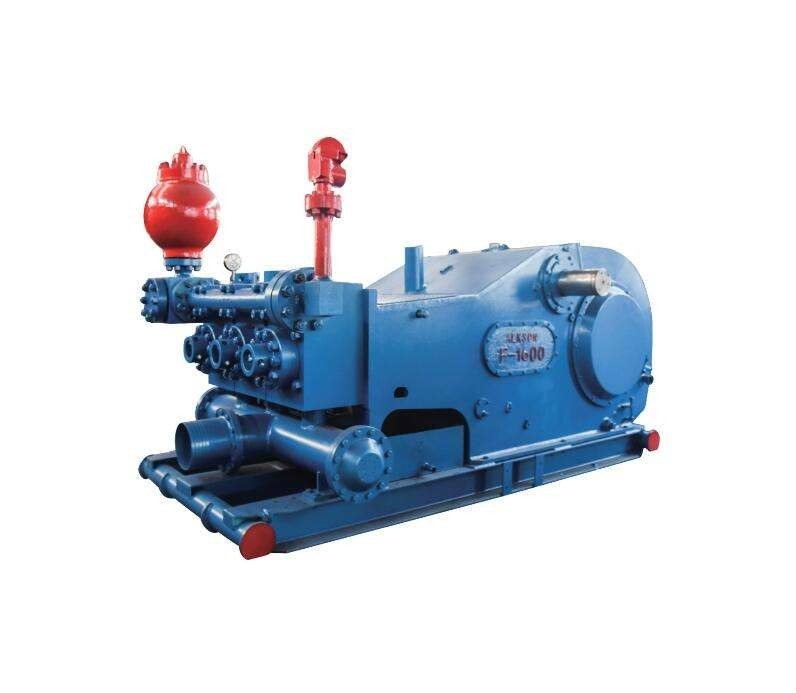

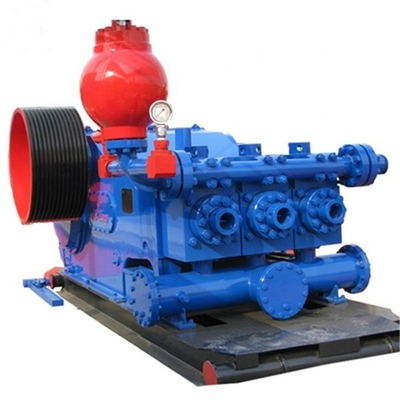

Насос бурового раствора на лошадиная сила 1600 насоса грязи RS F-1600
Специфический параметр
| Модель насоса | RS-F1600 |
| Расклассифицированная сила входного сигнала | 1180kw (1600HP) |
| Ход | 120 min-1 (120SPM) |
| Длина хода | 304.8mm (12") |
| Коэффициент шестерни | 4.206:1 |
| Давление Max.working | 34.5MPa |
| Клапан | API#7 |
| Диаметр Max.cylinder | 7 1/4" |
| Давление Max.cylinder | 23.3MPa |
| Диаметр всасывающей трубы | 305mm (12") |
| Диаметр отводного штуцера | 5 1/8" фланец (5000psi) |
| Диаметр шестерни | 215.9mm (8,5") |
| Ключ | 50.8×50.8mm (2" ×2») |
| Размеры (mm) | 4684×2413×2063 |
| Вес главной машины | 24751kg |
| Таблица отношения между разрядкой и давлением насоса грязи RS-F1600 |
| | | | | | | | | | | |
| Диаметр цилиндра | | в | 7 1/4 | 7 | 6 3/4 | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 |
| Давление разрядки | Mpa | 21,7 | 23,3 | 25,1 | 27,1 | 29,2 | 31,7 | 34,5 | 34,5 |
| psi | 3146 | 3345 | 3750 | 3930 | 4235 | 4820 | 5000 | 5000 |
| Ход | Сила входного сигнала | | Разряжающая способность (L/s) |
| min-1 | KW | Лошадиная сила |
| 120 | 1180 | 1600 | 48,71 | 45,41 | 42,22 | 39,15 | 36,2 | 33,36 | 28,03 | 23,17 |
| 110 | 1078 | 1462 | 44,65 | 41,63 | 38,7 | 35,89 | 33,18 | 30,58 | 25,69 | 21,24 |
| 100 | 980 | 1329 | 40,59 | 37,84 | 35,18 | 32,63 | 30,17 | 27,8 | 23,36 | 19,31 |
| 90 | 882 | 1196 | 36,53 | 34,06 | 31,67 | 29,36 | 27,15 | 25,02 | 21,02 | 13,38 |
| 50 | 490 | 664 | 20,29 | 18,92 | 17,59 | 16,31 | 15,08 | 13,9 | 11,68 | 9,65 |
| 1 | 98 | 133 | 0,406 | 0,3784 | 0,3518 | 0,3263 | 0,3017 | 0,278 | 0,2336 | 0,1931 |
| (Механическая эффективность 90%, coefficiet наполненности α=100%, и объемная эффективность 100%) | |

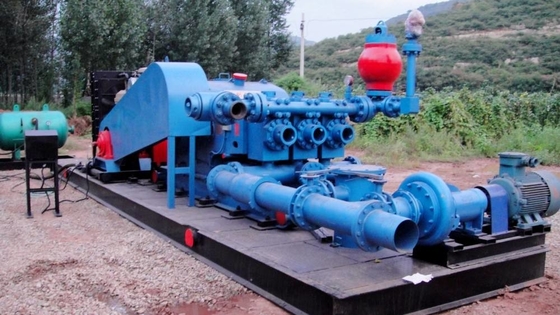

Решение насоса грязи установленное
| Нет. | Содержание | Блок | Qty |
| 1 | Насос бурового раствора RS-F800, электрический насос брызг 2.2Kw; прибор, гаситель пульсирования разрядки KB-45; собрание (12gal, 5000psi), 15" путь разрядки 5 (фильтр; внутренность), предохранительный клапан штыря ножниц JA-3 (35MPa), манометр Анти--вибрации (0-6000psi), 5" рабочая втулка цилиндра, поршень. | УСТАНОВИТЕ | 2 |
| 2 | Двигатель дизеля 875HP@1800-210RPM CAT C27 (включая цистерна с водой, вентилятор, шумоглушитель, маслянный охладитель) | УСТАНОВИТЕ | 2 |
| 3 | Передача S6620 ALLISON гидравлическая | УСТАНОВИТЕ | 2 |
| 4 | Общественное основание двигателя дизеля и передачи | УСТАНОВИТЕ | 2 |
| 5 | Муфта DOX300F-400 и экран муфты | УСТАНОВИТЕ | 2 |
| 6 | Коробка передачи насоса вися цепная | УСТАНОВИТЕ | 2 |
| 7 | Система смазки ящика для укладки цепи электрическая | УСТАНОВИТЕ | 2 |
| 8 | Насос вливания силы (45KW, 380V, 50HZ) и коллектор | УСТАНОВИТЕ | 2 |
| 9 | Большое основание | УСТАНОВИТЕ | 2 |
| 10 | Система управления | УСТАНОВИТЕ | 2 |
| 11 | Инструменты приложения | УСТАНОВИТЕ | 2 |
| 12 | Части приложения запасные | УСТАНОВИТЕ | 2 |
| 13 | Цена собрания и отлаживать | УСТАНОВИТЕ | 2 |
| 14 | Цена упаковки (обнаженная упаковка) и перевозка (порт Шанхая) | УСТАНОВИТЕ | 2 |
Бренд поставки
BOMCO: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSHENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS: 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO: T-500, T-800, T-1000, T-1600
Нефтяная скважина: A-350-PT, A-650-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
WEATHERFORD: MP-5, MP-8, MP-10, MP-13, MP-16
СООТЕЧЕСТВЕННИК: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO: F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER ДЕНВЕР: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
