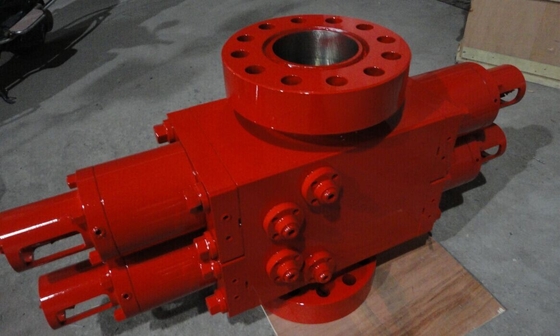

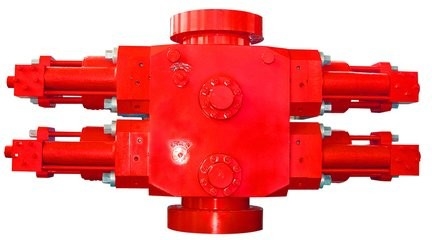

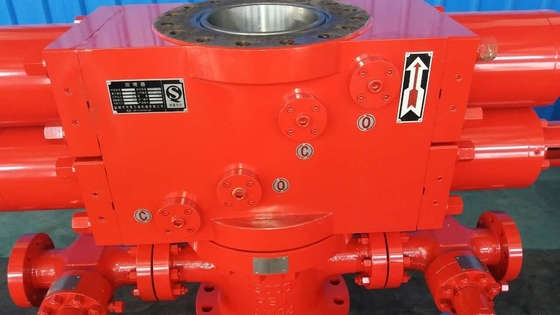

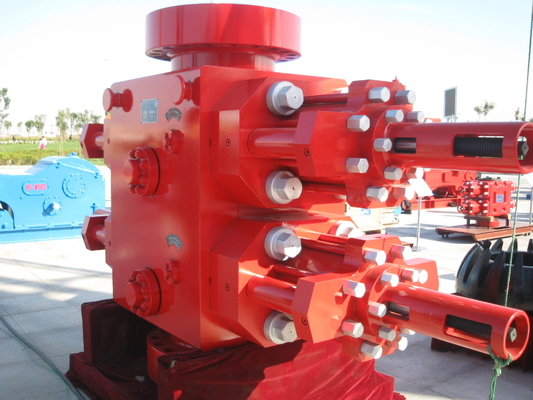

Размер скважины 7-1/16 "Устройство для предотвращения взрыва скважины на нефтяном месторождении Двойной тип Рам BOP

Размер скважины 7 1/16 "Нефтяное месторождение бурение оборудование для предотвращения взрыва двойного типа Рам BOP

I. Оборудование для предотвращения взрывов Модель изделия: 2FZ18-35

II.Оборудование для предотвращения взрывов Основное применение
Гидравлический двойной рамовый предотвратитель взрывов предназначен для эффективного контроля взрывов во время испытаний нефти (газа).Гидравлический двойной рамовый предотвратитель взрыва может использоваться в одиночку или в сочетании с однорамовым предотвратителем взрываОн также может использоваться в сочетании с кольцевым предотвратителем взрывов.
III. Рабочий принцип оборудования для предотвращения взрывов
1Принцип действия переключателя

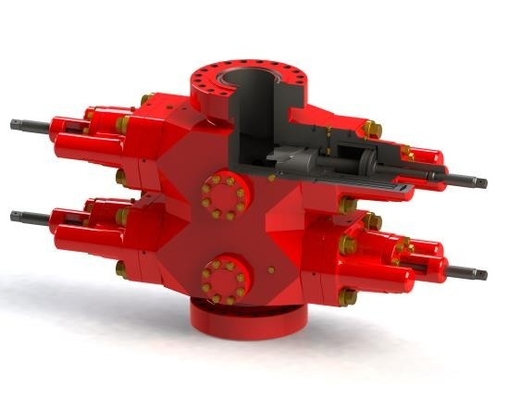

Когда масло высокого давления гидравлической системы управления попадает в камеру закрытия левого и правого гидравлических цилиндров,поршень подталкивается, чтобы привести в движение вал барабана и рама сборки двигаться к центру скважины соответственно вдоль треков, определенных барабанной камеры для герметизации скважиныКогда масло высокого давления попадает в камеру открытия левого и правого гидравлических цилиндров,поршень подталкивается, чтобы привести в движение вал барабана и рама сборки, чтобы удалиться от центра скважины, чтобы открыть скважину. переключатель шлюза управляет действиями открытия и закрытия предотвратителя взрыва с помощью обратного клапана гидравлической системы управления.
2Принцип уплотнения:
Для эффективного уплотнения скважинной головки, предохранитель должен иметь четыре уплотнения, а именно: верхний уплотнение и уплотнение корпуса; передний уплотнение ворот; уплотнение между трубой и передним уплотнением.Противоупорная пломбаПечать между валом ворот и боковой дверью.
Процесс уплотнения ворот делится на два этапа: во-первых, под действием гидравлического масла,вал ворот толкает передний уплотнительный резиновый ядро ворот, чтобы сжать и деформировать уплотнительную переднюю часть, и, наконец, интерференционная компрессионная уплотнительная часть между уплотнительным резиновым ядром и оболочкой.Давление скважины толкает переднюю уплотнитель барана с задней стороны барана, чтобы еще больше сжать и деформироватьВ то же время давление с колодца подталкивает барана с нижней стороны, чтобы он плавал близко к верхней уплотнительной поверхности оболочки, формируя таким образом надежную уплотнитель, который называется колодец.Давление помогает герметизировать.
Конкретные задачи:
1Если в скважине есть труба, она может закрыть кольцевое пространство между корпусом и трубой.который может закрыть кольцевое пространствоТрубы с вышеуказанными характеристиками также доступны с кабельными воротами. (Специфические характеристики настроены в соответствии с требованиями клиента)
2Когда в скважине нет бурового инструмента, скважину можно запечатать полным уплотнителем.
3Для эффективного контроля давления формирования его можно использовать в сочетании с испытательным коллектором масла (газа) для достижения балансировки давления.
4Специальные операции, такие как удаление скважин и очистка скважин, могут проводиться, когда скважина закрыта.
IV. Основные технические параметры БОП
Наименование: Гидравлический двойной рамочный предотвратитель взрывов
Модель: 2FZ18-35
Номинальное рабочее давление: 35Mpa
Номинальный диаметр: 180 мм (7 1/16)
Давление испытания прочности: 52,5 МПа
Спецификации рам: верхняя полость оснащена 2 7/8?, нижняя полость оснащена полностью закрытой дверью
**Объединение нижней части: 350 фланца
Нижнее соединение: 350 фланца
