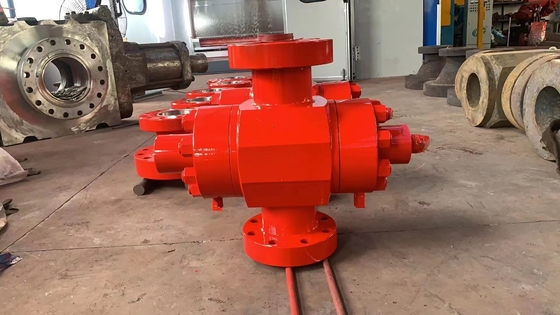

Входной клапан Ручной плоский клапан 4 1/16 дюйма Давление 10000PSI API PSL3 корпус Материал углеродистая сталь
1Основная цель и применение
Вентиль с пластинкой используется для пропуска/остановки трубопровода управления и других сред, номинальное рабочее давление которых составляет 70 МПа, полный проход требует 103 мм, диапазон рабочей температуры составляет -29°C~+ 121°C,и какие среды включают нефть, природный газ и другие материалы в кислой и некислой среде
2Спецификация технологии
a. Стандарт выполнения продукции: API SPEC 6A спецификация скважины и X-mas assy.
b. Номинальное рабочее давление: 70MPa (10000PSI)
в. Номинальное отверстие: 103 мм (4 1/16 дюйма)
d. Давление масла для гидравлического управления: 10,5 МПа
e. Нормальный уровень температуры: LU
f. Уровень материала: DD
g. Уровень спецификации продукта: PSL 3
h. Уровень требований к производительности: PR1
3.Структурная особенность

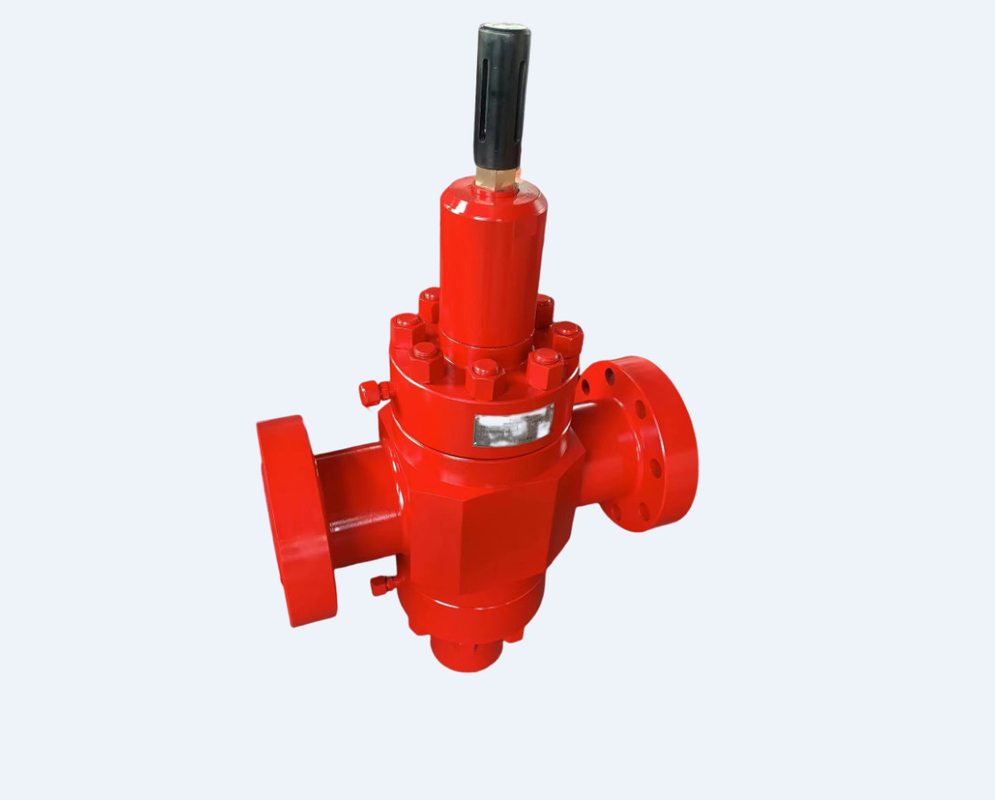

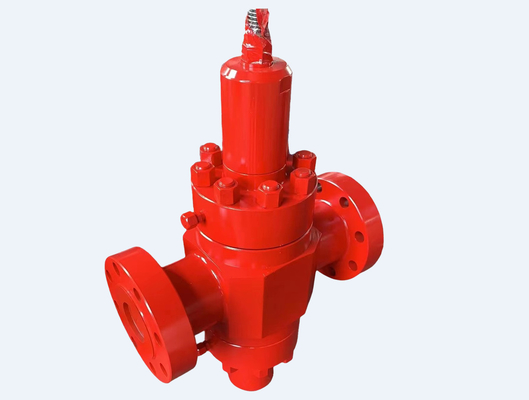

3.1 Клапан - поднимающийся клапан с стволовой пластинкой, клапан с воротами, состоящий из корпуса клапана, сиденья клапана, волновой пружины, диска клапана, ствола клапана, капота клапана, ореха ствола, уплотнителей упаковки и т.д. (см. прилагаемый рисунок)
3.2Все части (поверхность влажная) клапана изготовлены из легированной стали или нержавеющей стали, которые могут соответствовать требованиям состояния, предусмотренным технической спецификацией.
3.3 Сиденье клапана представляет собой конструкцию с плавающей уплотнителью, которая делает сиденье клапана плотно соединенным с клапанной пластиной, в клапанной полости с наилучшей уплотнителью находится полное уплотнительное масло.Запечатывающие поверхности клапанной пластины и клапанного сиденья обрабатываются сварным карбидом никелевой основы твердостью 45 ~ 62HRC, которые обладают высокой твердостью, противоабразивными и противоокрашивающими свойствами, чтобы увеличить срок службы клапана.
3.4 Наполнитель для упаковки имеет структуру типа "устья", которая может поддерживать эффективную герметичность при номинальном давлении и высоком давлении.

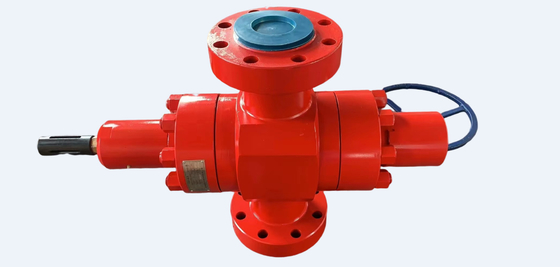

3.5После того, как клапан подключен к гидравлическому трубопроводу управления,положение масляного цилиндра подталкивается двигаться вверх и вниз путем контакта с давлением жидкости, так что ствол клапана имеет синхронизированное движение с клапанной пластинойКогда позиция движется вверх, индикатор ствол движется вверх с ним, клапан работает, чтобы открыть, в противном случае клапан работает, чтобы закрыть.
4. Хранение, транспортировка и обслуживание. .
4.1.Вентиль следует хранить в сухом и проветренном помещении и закрыть отверстие, чтобы сделать клапан закрытым.
4.2В качестве хранилища, подключенный конец должен быть окрашен маслом для противоржавления и противозагрязнения.
4.3. Перед доставкой в клапанной полости заполняется герметичное масло высокого давления; после использования, до нескольких раз открытия/закрытия или небольшой утечки на герметичной поверхности,герметичное масло должно быть впрыскано в клапанную полость путем герметичного масляного впрыска клапана клапана. По мере необходимости, разверните гайки герметично-масляного впрыска клапана, и подключить высокое давление герметично-масляного впрыска пистолета для впрыска герметично-масляного в клапанной полости, затем закрутить гайку.
4.4 Клапан используется для открытия/закрытия среднего потока. Во время использования клапан должен оставаться на полностью открытым или полностью закрытым положении, запрещено его использование для регулирования потока,в противном случае влиять на герметичность клапанов и срок их службы.
5Испытание давления и установка
5.1. Перед поставкой клапана,103Испытания гидравлического давления 0,5 МПа были проведены дважды.
a..Процедура испытательного давления: оба конца испытываются три раза отдельно, время стоячего давления не менее 3 мин в первый раз,Время давления в режиме стояния не ниже 15 мин во второй и третий разНе должно быть утечки или оттягивания во время стоячего давления.
5.3 В качестве клапана, соединяющего трубопровод, на конце клапана может быть установлена кольцевая уплотнительная уплотнитель BX155 и соединительная пара фланца с болтами и гайками, которые должны быть винтовыми,и два куска 1 "гидравлического трубопровода гидравлического стола управления будут безопасно соединены с верхним отверстием и нижним отверстием в стороне гидроцилиндра, так что клапан может открываться/закрываться.
6. Ремонт
6.1. есть небольшая утечка между парой уплотнений диска клапана и клапана сиденья, когда уплотнитель жира будет впрыскать в клапан полости путем уплотнения жира впрыска клапана, если не работает,на уплотнительной поверхности могут быть царапины или износРеконструкция будет выполнена под фасадной и земной отделкой.
6.2В случае утечки на стволе клапана или упаковочном наполнителе балансового ствола необходимо заменить наполнитель.
