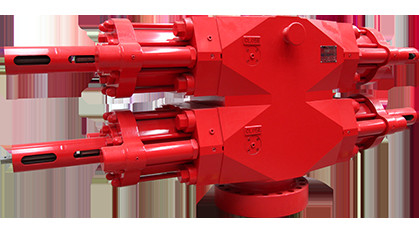

Ram оборудования превентера обдува U типа ТАНЦУЕТ скважина 18 3/4" 10000 PSI
Особенность Structual
●Надутые компоненты куют matierals, имеющ хорошую прочность и твердость удара, избегает куя дефолта.
●Средний фланец использует совмещенное уплотнение, свой переключатель эксплуатируется гидравлическим давлением, легким для изменения штосселя.
●Оборудованный с вспомогательным цилиндром масла, сравненным с традиционным штосселем ножниц ТАНЦУЕТ, оно имеет функцию, более небольшой том.
●Резина Ram обильна, и использует сдержанное уплотнение.
●Ручное запирающее устройство принадлежит стандартной конфигурации, в случае гидравлической потери, оно может обеспечить что штоссель остается закрыл.
●Руководство и гидравлическое запирающее устройство и вспомогательный цилиндр масла можно оборудовать согласно требованиям к клиента гибко, и легкий для того чтобы взаимообменять.
●Внутренняя раковина BOP устойчивая к низкой температуре может обрабатывать трубопровод, для того чтобы сделать подачу пара внутри ТАНЦУЕТ, жара radiat. (для варианта костюма).
●Внутренняя часть BOP устойчивая к высокому sulfer которые контактируют хорошую жидкость имеет отделанный поверхность сплав высокого никеля низкопробный, который может достигнуть высоких уровней сопротивления к H2S и СО2.
Собрание Ram
●Ram трубы
1. Резина уплотнения тела 3. Ram верхнего уплотнения резиновая 2. передняя
Тип skech u структуры Ram
Ram ножниц
Штоссель ножниц может отрезать трубу колодец, слепо близко wellhead, и также использованный как слепой штоссель когда никакая труба в колодце. Установка штосселя ножниц это же с первоначальным штосселем.
●В нормальном состоянии используемом как слепой штоссель, в случае аварийной ситуации, используемой как штоссель ножниц.
●Демфер ножниц может быть повторно отрезанной трубой и не повредить лезвие, weared лезвию можно повторно использовать после ремонта. Shenkai производит штоссель ножниц с жизнью ножниц в больше чем 5 временах, позволенных заменить герметизируя резину.
●Обычное лезвие штосселя интегрировано с телом штосселя.
●Лезвие штосселя BOP устойчивое к высокому sulfer отделено с телом штосселя, которое легко для изменения лезвия после поврежденного лезвия, и делает тело штосселя мочь к повторенной пользе.
●Поверхность для заклеивания контакта между верхним уплотнением штосселя ножниц и лезвием большая, которое эффектно уменьшают давление на резиновой поверхности для заклеивания, и увеличивает свою жизнь.
1. Вниз уплотнение 4. srew 3. набора штосселя 2. ножниц левое вверх по лезвию
5. Верхнее уплотнение резиновые 6. вверх по телу штосселя ножниц
7. уплотнение 10. setscrew 9. уплотнения 8. лезвия правое. Вниз с лезвия
Структура собрания Ram ножниц типа Ram u ТАНЦУЕТ устойчивый к высокому sulfer
1. Вниз с уплотнения тела 2. штосселя ножниц левого резинового
3. поднимающее вверх тело 4. штосселя ножниц. Резина верхнего уплотнения
5. уплотнение 6. лезвий правого уплотнения резиновое
Структура собрания Ram ножниц типа Ram u ТАНЦУЕТ
Переменный Ram
Переменный штоссель можно использовать для того чтобы загерметизировать различный диаметр строки трубы. Переменный штоссель составлен переменного штосселя, верхнего уплотнения, переменного переднего уплотнения. Установка переменного штосселя в BOP в этих же как общему штосселю, не нужно изменить любую часть ТАНЦУЕТ.
1. Тело 3. Ram 2. переменного Ram резиновое. Резина верхнего уплотнения
Переменная структура собрания Ram типа Ram u ТАНЦУЕТ
Ram u ТАНЦУЕТ Specification&Model
Рабочее давение
(psi) |
Скважина (внутри) |
| 180-7 1/16 |
230-9 |
280-11 |
350-13 5/8 |
430-16 3/4 |
480-18 3/4 |
530-20 3/4 |
540-21 1/4 |
680-26 3/4 |
| 140-20000 |
|
|
U |
|
|
|
|
|
|
| 105-15000 |
U |
U |
U |
U |
|
|
|
|
|
| 70-10000 |
U |
U |
U |
U |
|
U |
|
U |
|
| 35-5000 |
U |
U |
U |
U |
U |
U |
|
U |
|
| 21-3000 |
U |
U |
U |
U |
U |
|
U |
|
U |
| 14-2000 |
|
|
|
|
|
|
|
U |
|
Примечание: Ram s ТАНЦУЕТ Specification&Model
U представляет тип штоссель u ТАНЦУЕТ
| Specification&Model |
Основная скважина
mm (внутри) |
Давление деятельности
MPa (psi) |
Количество масла для открытия (одиночный цилиндр) |
Количество масла для закрывать (одиночный цилиндр) |
Тип Ram |
Размер Ram
(внутри) |
Размер mm |
вес kg |
Порекомендованный ТАНЦУЕТ код |
| длина |
ширина |
высота |
одиночный |
двойник |
| одиночный |
двойник |
| 180 (71/16 внутри) серий |
FZ18-352FZ18-35 |
180 (71/16) |
35 |
4,6 |
4,6 |
U |
maximum5 1/2 |
2477(3273) |
550 |
736 |
1116 |
1870 |
3586 |
C11.002
C11.00 |
| FZ18-702FZ18-70 |
180 (71/16) |
70 |
4,6 |
4,6 |
U |
maximum5 1/2 |
2487 (3363) |
550 |
806 |
1216 |
2190 |
4095 |
C20.002
C20.00 |
| FZ18-1052FZ18-105 |
180 (71/16) |
105 |
4,6 |
4,6 |
U |
maximum5 1/2 |
2477(3273) |
550 |
832 |
1242 |
2215 |
4066 |
C08.002
C08.00 |
| 280 серий (11in) |
FZ28-352FZ28-35 |
280-11 |
35 |
10,6 |
10,8 |
U |
maximum8 5/8 |
3105 (4165) |
650 |
898 |
1380 |
3775 |
6915 |
C06.002
C06.00 |
| FZ28-702FZ28-70 |
280-11 |
70 |
10,6 |
10,8 |
U |
maximum8 5/8 |
3035(4065) |
660 |
950 |
1430 |
3900 |
7115 |
C09.002
C09.00 |
| FZ28-1052FZ28-105 |
280-11 |
105 |
10,9 |
11,1 |
U |
maximum7 5/8 |
3035(4396) |
820 |
1205 |
1840 |
6660 |
11750 |
C01.002
C01.00 |
| FZ28-1402FZ28-140 |
280-11 |
140 |
30,1 |
26,6 |
U |
maximum6 5/8 |
3890(5104) |
1050 |
1470 |
2200 |
9525 |
16933 |
C10.002
C10.00 |
| 346 (135/8 внутри) серий |
FZ35-352FZ35-35 |
346 (135/8) |
35 |
21 |
22 |
U |
maximum10 3/4 |
3647(4833) |
720 |
928 |
1501 |
5150 |
9750 |
C21.002
C21.00 |
| FZ35-702FZ35-70 |
346 (135/8) |
70 |
21 |
22 |
U |
maximum10 3/4 |
3707(4893) |
745 |
1115 |
1720 |
6020 |
10940 |
C17.002
C17.00 |
| FZ35-1052FZ35-105 |
346 (135/8) |
105 |
22,8 |
23,7 |
U |
maximum10 3/4 |
3957(5319) |
850 |
1340 |
2076 |
9310 |
16210 |
C16.002
C16.00 |
| 540 (211/4 внутри) серий |
FZ54-142FZ54-14 |
540 (211/4) |
14 |
16,3 |
17,4 |
U |
максимум 16 |
4120(5800) |
1000 |
944 |
1638 |
7450 |
14420 |
C25.002
C25.00 |
| 540 (211/4 внутри) серий |
FZ54-352FZ54-35 |
540 (211/4) |
35 |
51 |
56 |
U |
maximum16 |
4884(6364) |
1080 |
1300 |
2100 |
13720 |
26500 |
C27.002
C27.00 |
| FZ54-702FZ54-70 |
540 (211/4) |
70 |
51 |
56 |
U |
maximum16 |
4884(6364) |
1200 |
1742 |
2542 |
15718 |
29773 |
C28.002
C28.00 |
| 680 (263/4) |
FZ68-212FZ68-21 |
680 (263/4) |
21 |
36 |
37 |
U |
maximum20 |
5305(6646) |
1280 |
1214 |
1924 |
13300 |
24800 |
C24.002
C24.00 |
| Примечание 1. ТАНЦУЕТ испытывая давление 1,5 раз стандартного давления |
| 2. Рабочее давение от 8.4Mpa к 10.5Mpa |
Тип спецификация u Ram ножниц работая
| ТАНЦУЕТ тип |
ТАНЦУЕТ модель |
Порекомендованный ТАНЦУЕТ код |
Тип цилиндра |
Спецификация бурильной трубы |
| U |
(2) FZ28-35 |
(2) C06.00 |
Нормальный цилиндр |
|
| (2) C06.00 |
Цилиндр с тандемной ракетой -носителем |
5 1/2» 24.7lb/ft G-105 PSL-3 |
| (2) FZ28-105 |
(2) C01.00 |
Нормальный цилиндр |
|
| (2) C01.00 |
Цилиндр с тандемной ракетой -носителем |
5 1/2» 24.7lb/ft G-105 PSL-3 |
| (2) FZ 35-35 |
(2) C21.00 |
Нормальный цилиндр |
5" 19.5lb/ft G-105 PSL-3 |
| (2) C26.00 |
Цилиндр с тандемной ракетой -носителем |
5 1/2» 24.7lb/ft S-135 PSL-3 |
| (2) FZ 35-70 |
(2) C17.00 |
Нормальный цилиндр |
5" 19.5lb/ft G-105 PSL-3 |
| (2) C30.00 |
Цилиндр с тандемной ракетой -носителем |
5 1/2» 24.7lb/ft S-135 PSL-3 |
| (2) FZ 35-105 |
(2) C16.00 |
Нормальный цилиндр |
5" 19.5lb/ft G-105 PSL-3 |
| (2) C23.00 |
Большой цилиндр |
5 1/2» 24.7lb/ft G-105 PSL-3 |
| (2) FZ 54-35 |
(2) C27.00 |
Нормальный цилиндр |
6 5/8" 27.7lb/ft S-135 PSL-3 |
Тип переменный ряд u Ram
| ТАНЦУЕТ тип |
ТАНЦУЕТ модель |
Ряд переменного Ram (внутри) |
| U |
(2) FZ 28-35 |
2 7/8" - 5" |
| (2) FZ 28-70 |
2 7/8" - 5" |
| (2) FZ 35-35 |
2 3/8" - 3 1/2» |
2 7/8" - 5" |
| (2) FZ 35-70 |
2 3/8" - 3 1/2» |
2 7/8" - 5" |
| (2) FZ 35-105 |
3 1/2» - 5" |
4 1/2» - 5 1/2» |
| (2) FZ 54-35 |
2 7/8" - 5 7/8" |
| |
|
|
|
|
