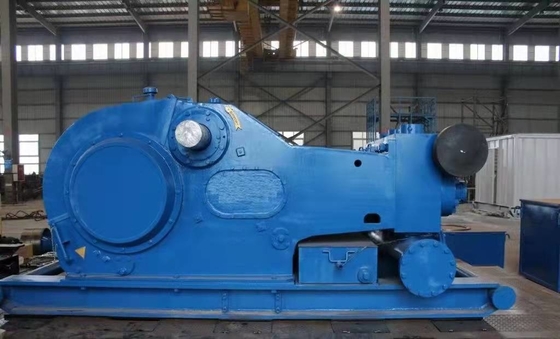

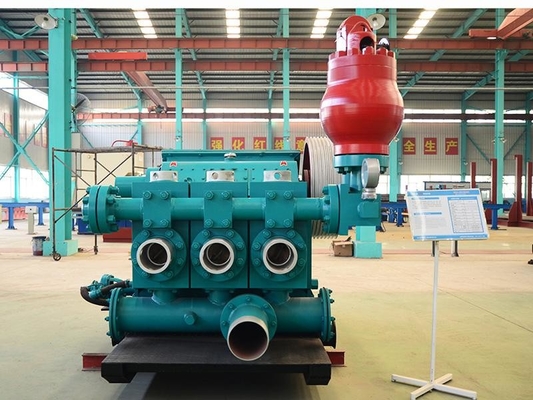

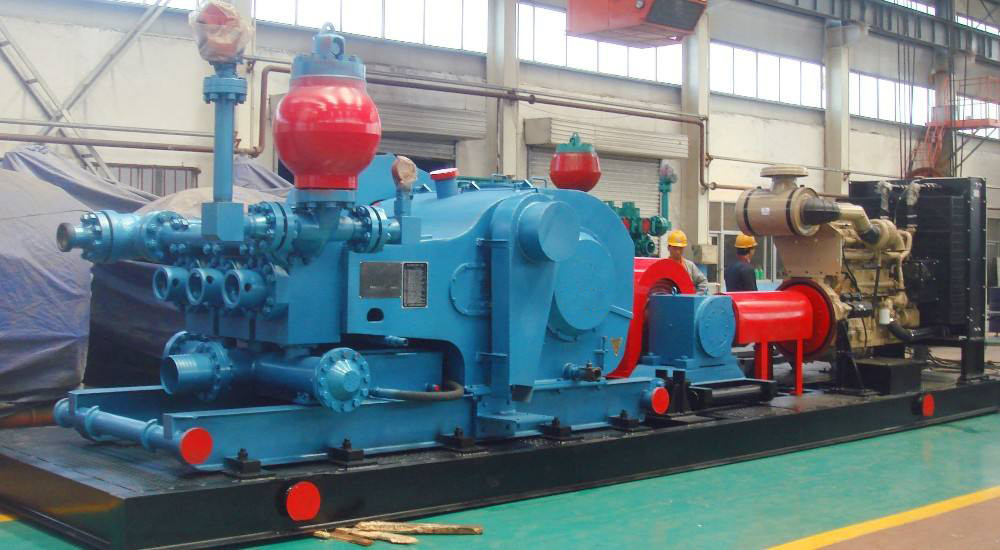

Насос бурового раствора для стандарта 1000 API 7K лошадиной силы насоса RS F-1000
Функция насоса грязи
В сверля колодцах масла и природного газа, оно использовано для того чтобы нагнести сверля жидкую грязь для того чтобы сделать его обеспечить циркуляцию и пропустить для удара. Согласно важности своего
работа, оно сравнено к сердцу буровой установки.
Циркуляция грязи ключевая деятельность в роторном сверля процессе, и свои основные функции следующим образом:
1. Извлеките вырезывания из дна колодца и снесите их к поверхности через кольцевое пространство.
2. Сделайте торт грязи на хорошей стене для предотвращения хорошей стены от рушиться.
3. Сбалансируйте или проконтролируйте давление слоев масла, газа и воды в разделе пробуренного колодца предотвратить обдув.
4. Downhole ситуаций ручки сложный. Если дно отказа столкнуто, то нагнетен затыкая материал, и когда сверло вставлено,
вставленные сырая нефть и дизельное масло нагнетены для того чтобы выпустить.
5. Охладите буровой наконечник и смажьте строку вращая сверла.
Параметр насоса грязи RS-F1000 технический
| Модель насоса |
RS-F1000 |
| Расклассифицированная сила входного сигнала |
735kw (1000HP) |
| Ход |
140min-1 (140SPM) |
| Длина хода |
254mm (10") |
| Коэффициент шестерни |
4.207:1 |
| Давление Max.working |
34.5MPa |
| Клапан |
API#6 |
| Диаметр Max.cylinder |
6 3/4" |
| Давление Max.cylinder |
16.4MPa |
| Диаметр всасывающей трубы |
305mm (12") |
| Диаметр отводного штуцера |
5 1/8" фланец (5000psi) |
| Диаметр шестерни |
196.9mm (7 3/4") |
| Ключ |
50.8×50.8 (2" ×2») |
| Размеры (mm) |
4267×2350×1862 |
| Вес главной машины |
186442kg |
| Таблица отношения между разрядкой и давлением насоса грязи RS-F1000 |
| |
|
|
|
|
|
|
|
|
|
| Диаметр цилиндра |
|
в |
6 3/4 |
6 1/2 |
6 1/4 |
6 |
5 1/2 |
5 |
4 1/2 |
| Давление разрядки |
Mpa |
16,4 |
17,6 |
19,1 |
20,7 |
24,6 |
29,8 |
34,5 |
| psi |
2410 |
2725 |
3100 |
3555 |
4125 |
4840 |
5000 |
| Ход |
Сила входного сигнала |
|
Разряжающая способность (L/s) |
| min-1 |
KW |
Лошадиная сила |
| 140 |
735 |
1000 |
41 |
38 |
35,2 |
32,4 |
27,2 |
22,5 |
18,2 |
| 130 |
683 |
929 |
38,07 |
35,28 |
32,68 |
30,1 |
25,26 |
20,89 |
16,9 |
| 120 |
630 |
857 |
35,14 |
32,57 |
27,86 |
27,77 |
23,3 |
19,28 |
15,6 |
| 110 |
578 |
786 |
32,21 |
29,85 |
27,66 |
25,46 |
21,37 |
17,68 |
14,3 |
| 100 |
525 |
714 |
29,28 |
27,14 |
25,14 |
23,14 |
19,43 |
16,07 |
13 |
| 1 |
5,25 |
7,14 |
0,293 |
0,271 |
0,251 |
0,231 |
0,194 |
0,161 |
0,13 |
| (Механическая эффективность 90%, coefficiet наполненности α=100%, и объемная эффективность 100%) |
|
Бренд поставки
BOMCO: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSHENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS: 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO: T-500, T-800, T-1000, T-1600
Нефтяная скважина: A-350-PT, A-650-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
WEATHERFORD: MP-5, MP-8, MP-10, MP-13, MP-16
СООТЕЧЕСТВЕННИК: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO: F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER ДЕНВЕР: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
